Schrägluftbild Task

Schrägluftbilder hinzufügen

In der vorangegangenen Lektion haben Sie gelernt, wie Sie Ihre Orthophoto-Basiskarte mit TMS vorbereiten.

Konzentrieren wir uns nun auf die zweite wichtige Aufgabenart.

Mit Schrägluftbildern können Sie die Stadt aus vier Perspektiven (Nord, Süd, Ost, West) betrachten. Sie ermöglichen die Sichtbarkeit von Fassaden, direkte Punktmessungen, horizontale und vertikale Entfernungsmessungen und einfaches Zeichnen direkt auf den Bildern.

Diese Task zeigt Ihnen, wie Sie mit dem VC Publisher Schrägluftbilder in Ihr Projekt integrieren können.

Lernziel

  • Öffnen und Konfigurieren der Schrägluftbild Task im VC Publisher

  • Namen wählen und Beschreiben der Schrägluftbild-Ebene

  • Hochladen der Schrägluftbilder, der Projektdatei und der Footprint-Dateien

  • Wie man die korrekte Bildausrichtung in der Vorschau anzeigt

Video Tutorial

Schritte Übersicht

  1. Öffnen Sie den VC Publisher und gehen Sie in den Home-Bereich Ihres Projekts.

  2. Wählen Sie die "Neuer Schrägluftbild Task".

  3. Fügen Sie einen Namen und eine Beschreibung für Ihre Ebene hinzu.

  4. Referenzieren Sie Ihre:

    • Schrägluftbilder (Hauptordnerpfad)

    • Projektdatei (Dateipfad)

    • Grundrissdateien (kommagetrennte Dateipfade)

  5. Zeigen Sie eine Vorschau der Ebene an, um die korrekte Ausrichtung und Abdeckung zu überprüfen.

  6. Später werden Sie diese Ebene im App Konfigurator hinzufügen, um sie in Ihrer Karte zu verwenden.


Vergewissern Sie sich, dass alle Schrägbilder korrekt ausgerichtet sind, d. h. der Horizont ist waagerecht und der Himmel ist oben. Der Viewer zeigt die Bilder genau so an, wie sie bereitgestellt wurden. Er nimmt keine automatische Rotation vor.
Achten Sie außerdem darauf, dass Ihre Grundrissdateien korrekt mit den Bilddaten übereinstimmen. Sie helfen dem Viewer, jedes Bild in die richtige Position zu bringen.

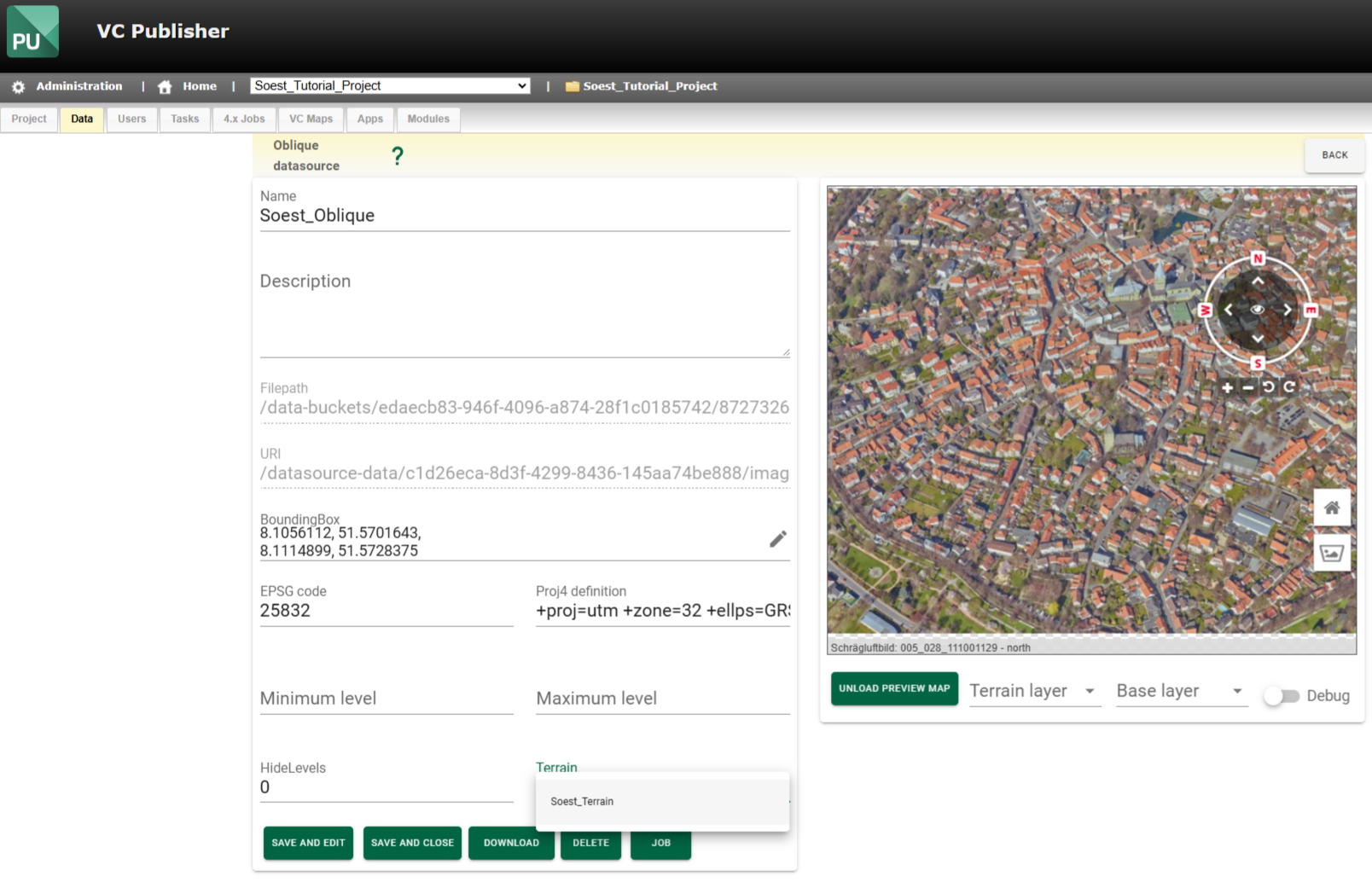

Um die Messfunktionalität zu aktivieren und die korrekte Positionierung und Orientierung von Schrägluftbildern zu gewährleisten, stellen Sie sicher, dass Sie den verarbeiteten Schrägbildern auf der Registerkarte Daten des VC Publishers einen Geländelayer zuweisen, nachdem die Geländedaten als Task verarbeitet wurden. Schrägluftbilder unterstützen die direkte Vermessung und Fassadeninspektion innerhalb der VC Map. Dieser Schritt ist erforderlich, um die messbare Geometrie auf dem Bildmaterial mit dem Gelände zu aktivieren, wie im Screenshot unten gezeigt.
