XPlan Plugin - Konfiguration

In diesem Abschnitt wird die Konfiguration des XPlan Plugin beschrieben. In der fertigen App ist das Plugin über den Button icon xplan B-Pläne durchsuchen im Bereich Werkzeuge & Erweiterungen verfügbar. Die Funktionsweise des XPlan Plugin in der App wird hier beschrieben.

Das Plugin unterstützt Webservices ab XPlanung Version 5.

Mit Klick auf icon edit öffnet sich das Konfigurationsfenster, in dem alle verfügbaren Einstellungen vorgenommen werden können.

image xplanConfig

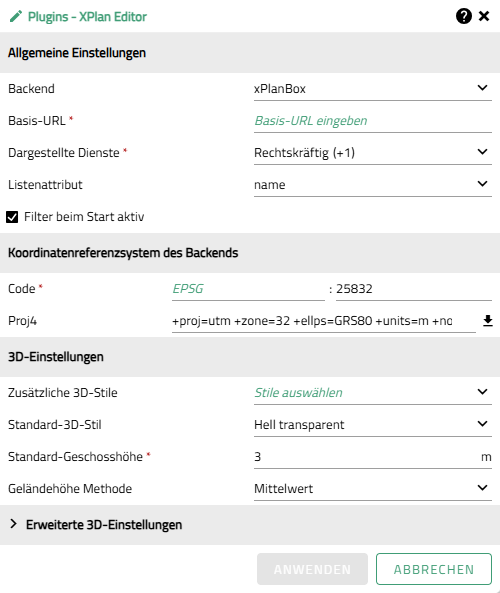

Figure 1. Menü zum Konfigurieren des XPlan Plugins

Folgende Einstellungen sind möglich:

Allgemeine Einstellungen
Option Beschreibung

Backend

Definiert, über welche Bereitstellungsplattform die XPlan-Daten als Webservices publiziert sind und in das XPlan Plugin integriert werden.

Derzeit wird ausschließlich die Plattform XPlanBox unterstützt. Eine Erweiterung auf zusätzliche Plattformen ist potentiell möglich.

Basis-URL

Stamm der Webadresse, auf den alle weiteren Pfade und Parameter aufbauen, um spezifische Service-Endpunkte der XPlanBox zu erreichen.

Beispiel:

https://subdomain.yourdomain.de/optional-subtopic/

Dargestellte Dienste

Definiert, welche Service-Endpunkte vom XPlan Plugin angefragt und in der Listenansicht dargestellt werden.

Listenattribut

Attribut aus den Metadaten des Plans (Objektart xplan:BP_Plan), das den Anzeigenamen eines Planes in der Ergebnisliste bestimmt. Standardwert ist 'name'.

Dieses Attribut wird auch für die direkte Suche in der Suchleiste verwendet, um einen bekannten Plan schnell zu finden.

Filter beim Start aktiv

Legt fest, ob das Filterfenster automatisch erscheint, wenn das Hauptfenster des Plugins erstmals geöffnet wird.
Koordinatenreferenzsystem des Backends
Option Beschreibung

Code

Der Code des Koordinaten-Referenzsystems (CRS) des Backends, z.B. 'EPSG:25832'. Syntax: `{System}:{numerische Kennung} `

Proj4

Die zum Code gehörende Proj4-Definition. Kann durch Klick auf das nebenstehende Icon vom Server (https://epsg.io) automatisch abgerufen werden.
3D Einstellungen
Option Beschreibung

Zusätzliche 3D-Stile

Auswahl zusätzlicher Ebenenstile aus der App-Konfiguration für die Visualisierung der 3D-Kuben.

Standard 3D-Stil

Auswahl des Stils, in dem die Objekte beim Aktivieren dargestellt werden, wenn kein anderer Stil manuell gesetzt wurde.

Standard Geschosshöhe

Höhe eines Vollgeschosses für die Generierung von 3D-Kuben auf Basis von Geschossangaben, wenn keine expliziten Höhenangaben vorhanden sind.

Vorhandene Höhenangaben werden vorrangig ausgewertet. Die Höhe eines Vollgeschosses berechnet sich in diesem Fall aus Höhenangabe und Anzahl der Vollgeschosse.

Gelände Methode

Methode zur Berechnung der Bezugshöhe aus dem Gelände zur Festlegung der Nullebene des 3D-Kubus, wenn nicht explizit über das Attribut xplan:hoehenangabe festgelegt.

  • Minimum: Für alle Vertices des XPlan-Objektes werden die Z-Werte aus dem Gelände extrahiert. Das Minimum aller Z-Werte wird als Höhe der Nullebene des 3D-Kubus verwendet.

  • Mittelwert: Für alle Vertices des XPlan-Objektes werden die Z-Werte aus dem Gelände extrahiert. Der Mittelwert aller Z-Werte wird als Höhe der Nullebene des 3D-Kubus verwendet. Dies ist der Standardwert.

  • Maximum: Für alle Vertices des XPlan-Objektes werden die Z-Werte aus dem Gelände extrahiert. Das Maximum aller Z-Werte wird als Höhe der Nullebene des 3D-Kubus verwendet.
Erweiterte 3D Einstellungen

Die erweiterten 3D-Einstellungen definieren Prioritäten für die Extrusion von 3D-Kuben basierend auf Attributwerten der XPlan-Objekte. Berücksichtigte Objektarten der räumlichen Auswertung: xplan:BP_UeberbaubareGrundstuecks-Flaeche, xplan:BP_BaugebietsTeilFlaeche und xplan:BP_HoehenMass. Die relevanten Attribute der Höhe und Geschossigkeit werden aus den genannten Objektarten auf den Kubus übertragen. Bei Konflikten durch Doppelbelegung des gleichen Attributs wird stets der Wert aus xplan:BP_UeberbaubareGrundstuecksFlaeche bevorzugt. Das Objekt xplan:BP_HoehenMass wird nur ausgewertet, wenn keine Höheninformationen aus anderen Objektarten vorliegen.

Die Reihenfolge kann per Drag & Drop angepasst werden. icon return setzt die Reihenfolge auf die Standardeinstellungen zurück. Soll ein Bezugspunkt oder Attribut nicht für die 3D-Darstellung verwendet werden, kann es über icon delete aus der Liste entfernt werden. Entfernte Einträge lassen sich jederzeit über icon plus wieder hinzugefügen.

Die Grundfläche eines Kubus entspricht in der Regel der Geometrie von xplan:BP_UeberbaubareGrundstuecksFlaeche. Fehlt diese, wird die Geometrie der Baugebietsteilfäche verwendet.
Option Beschreibung

Priorität Höhenattribute

Interpretationsreihenfolge der Höhenattribute für die 3D-Darstellung des Baufensters (bei mehr als einem Höhenattribut am Kubus). Das vorliegende Höhenattribut mit der höchsten Priorität wird angewendet. Weitere Attribute werden in der Feature-Information aufgeführt.

Priorität Bezugspunkte

Interpretationsreihenfolge der Bezugspunkte für die 3D-Darstellung des Baufensters (bei mehr als einem Höhenattribut am Kubus). Das vorliegende Höhenattribut mit dem Bezugspunkt der höchsten Priorität wird angewendet. Weitere Attribute werden in der Feature-Information aufgeführt.

Jedem Bezugspunkt wird für die 3D-Interpretation ein Typ zugeordnet, der definiert, ob der Bezugspunkt die Höhe, die Nullebene oder die Geländereferenz des Kubus bestimmt. Diese Zuordnung ist standardmäßig vordefiniert, kann jedoch bei Bedarf über das Dropdownmenu angepasst werden.

Die Darstellungspriorität gilt nur innerhalb desselben Typs (d.h. Höhe, Nullebene oder Gelände). Höhenangaben mit Bezugspunkten unterschiedlichen Typs werden unabhängig von ihrer Reihenfolge auf das Objekt angewandt, da sie nicht in Konflikt stehen.

Priorität Geschossattribute

Interpretationsreihenfolge der Geschossattribute für die 3D-Darstellung des Baufensters (bei mehr als einem Geschossattribut am Kubus). Das vorliegende Geschossattribut mit der höchsten Priorität wird angewendet. Weitere Attribute werden in der Feature-Information aufgeführt.
